汽车控制器转接盒有什么用？

1. 转接盒是什么?

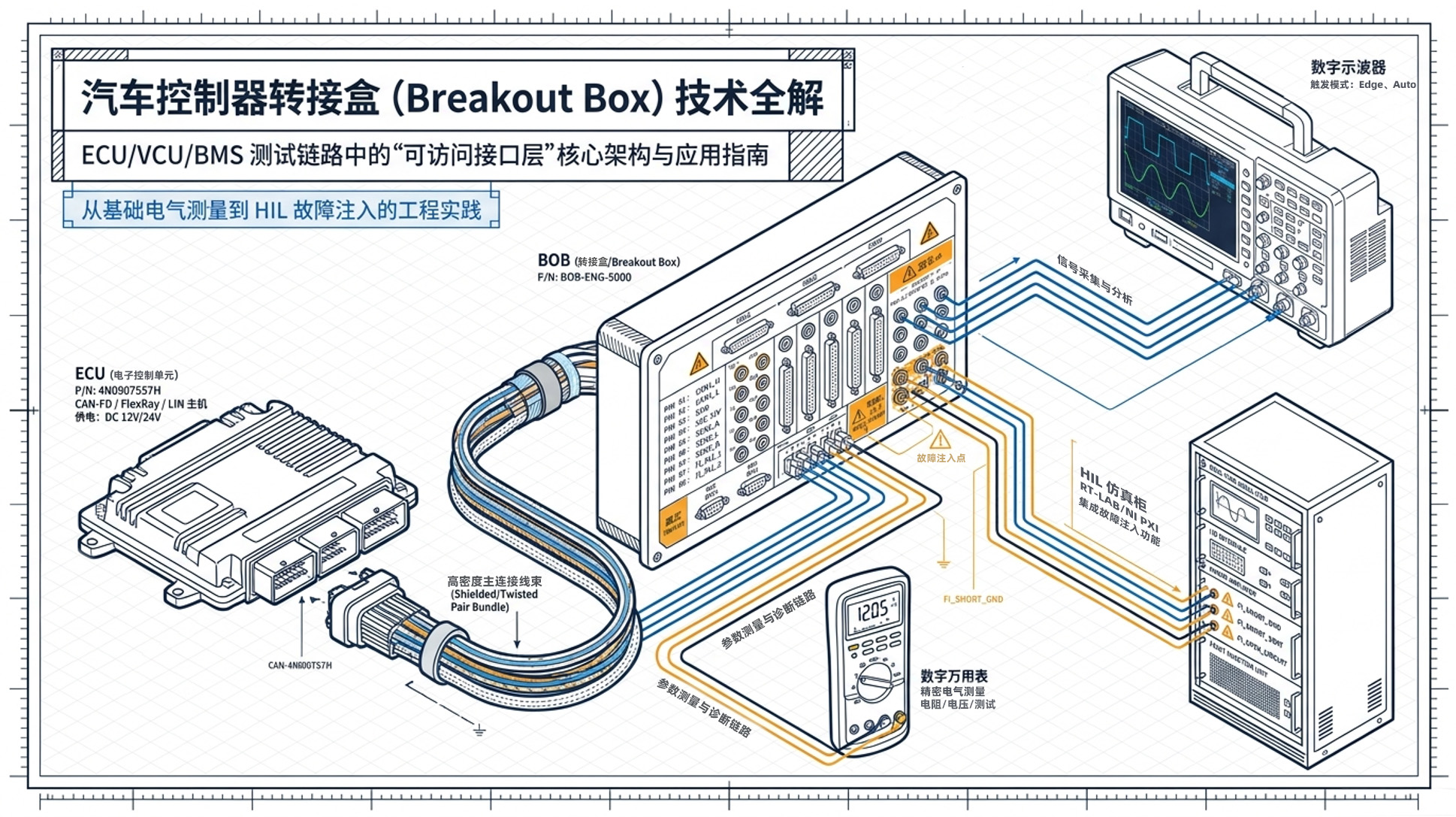

汽车控制器转接盒通常被称为 Breakout Box、BOB、Adapter Box、ECU Breakout Box、OBD Breakout Box、Fault Simulation Box。它的核心作用是把控制器、整车线束、测试设备、仿真器、诊断仪之间原本封闭或难以接触的电气连接“引出”到可测量、可跳接、可断开、可注入故障的接口上。

简单理解：转接盒不是控制器本身，而是控制器测试链路中的“可访问接口层”。它让工程师不用破坏原车线束，也不用反复剥线、飞线，就能对每一路电源、地、CAN/LIN/以太网、模拟量、数字量、执行器输出、传感器输入进行测量、切换、断路、短路、串接负载或连接测试系统。

常见形态包括：

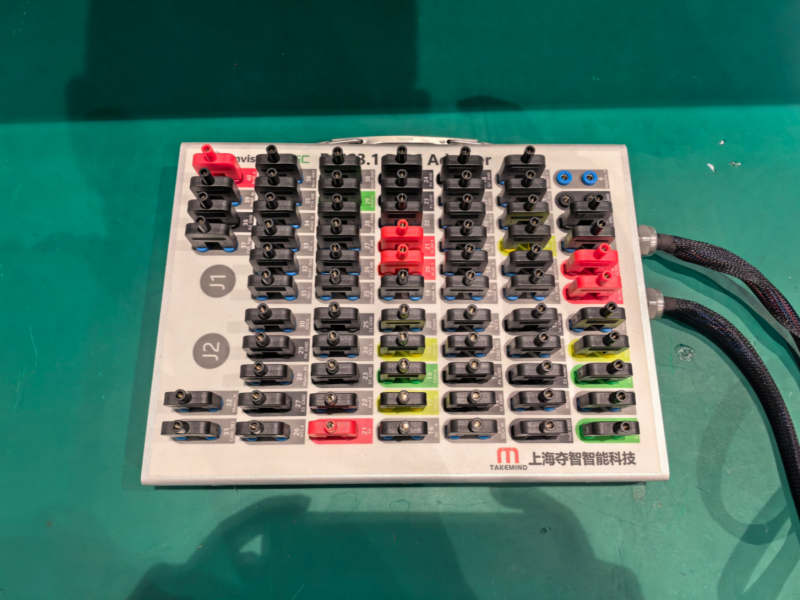

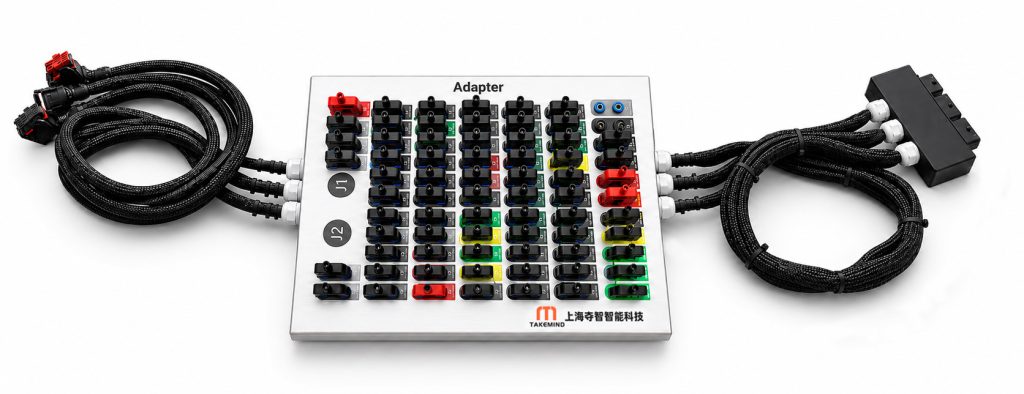

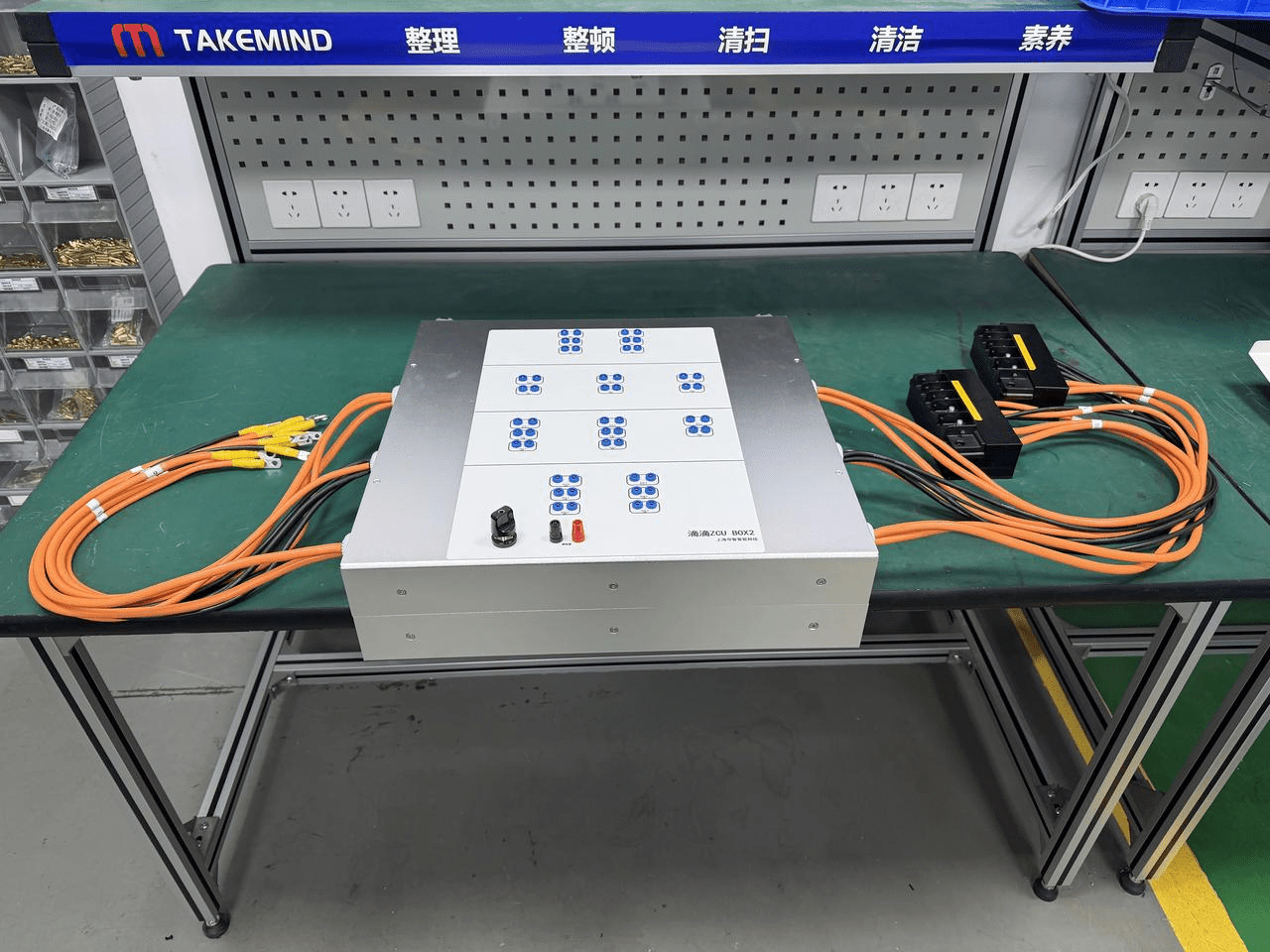

ECU 专用 BOB：一端使用原厂母端连接器接 ECU ，另一端使用原厂公端连接器接车辆或 HIL，面板上把每个 pin 引出到香蕉插座、D-sub、端子排、继电器通道或跳线位。
通用 BOB：把前面说的香蕉插座、D-sub等元件连接到标准的航插连接器上，通过定制线束（标准航插<->ECU连接器）适配不同 ECU。

2. 典型使用场景

场景	主要用户	典型目的	常见设备组合
控制器研发调试	ECU/VCU/BMS/域控等工程师	快速连接控制器 pin，验证输入输出和通信	ECU + BOB + 示波器/万用表/CAN 工具
HIL/SIL 台架	测试工程师	将 ECU 与实时仿真器连接，进行自动化测试和故障注入	ECU + BOB + HIL 机柜 + 负载箱
生产/EOL 测试	制造测试工程师	快速插接、检测供电/通信/关键 IO	产品 + 工装线束 + BOB/Adapter
售后诊断维修	维修技师	不破线测量诊断口或传感器线路	车辆 + OBD BOB + 诊断仪/万用表
ECU Bench 刷写	标定/维修/编程人员	给 ECU 供电并连接诊断通信	ECU + Bench Adapter + 编程器
线束排故	线束/电气工程师	检查短路、断路、针脚错位、接触不良	线束 + BOB + 端子图 + 测量仪表

3. 核心功能一：针脚信号引出与测量

3.1 功能说明

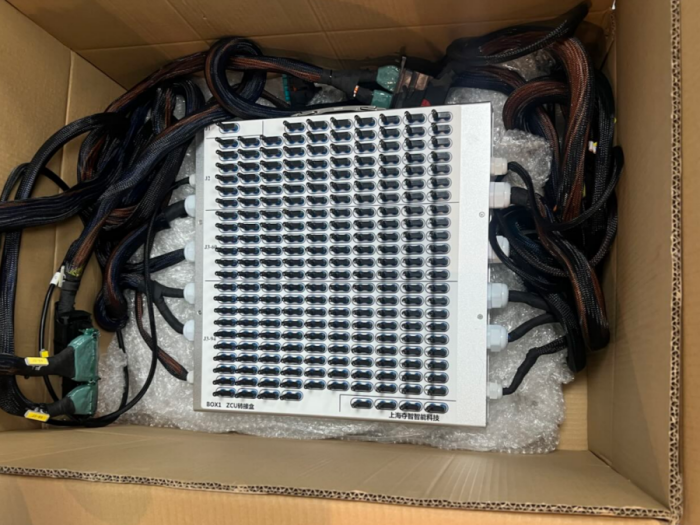

这是转接盒最基础、也是使用频率最高的功能。ECU 原始连接器一般针脚密集，直接测量风险高，容易造成探针变形、短路或端子损伤。BOB 会把 ECU 的每个 pin 按照编号引出到面板接口，使工程师可以直接接万用表、示波器、逻辑分析仪、CAN/LIN 分析仪或数据采集设备。

常见引出方式：

4mm 香蕉插座：适合万用表、电源、负载箱、示波器探头转接。
D-sub/IDC/端子排：适合多通道批量接入数据采集或 HIL。
LED 指示：部分 OBD 或低压信号盒会显示电源、地、通信活动状态。

3.2 使用例子

例如测试一个 ECU 的点火输入 KL15 是否正常：工程师将 ECU 插到 BOB 上，车辆线束或台架线束接到 BOB 另一侧，然后在面板上找到 KL15 对应 pin。打开点火后，用万用表测量该 pin 对地电压是否为 12V；同时用示波器观察上电瞬间是否有掉电、毛刺或接触抖动。

如果没有 BOB，工程师可能需要从 ECU 背部插针或线束上破线测量；有 BOB 后，只需要在面板端口测量，风险和时间都会明显降低。

3.3 适用价值

缩短定位电气问题的时间。
避免损伤 ECU 原厂端子和车辆线束。
方便多人协作时按照 pin 号复现同一测试。
对高密度连接器、混合信号连接器尤其有价值。

4. 核心功能二：控制器与测试系统的接口适配

4.1 功能说明

不同 ECU 使用不同连接器、针脚定义和线束结构，而 HIL、数据采集、负载箱、故障注入设备往往使用统一接口。Adapter Box 的一个重要作用，就是把“控制器专用连接器”转换成“测试系统标准接口”。

典型适配包括：

ECU 连接器到 HIL 机柜 D-sub/矩阵接口。
ECU 连接器到 banana jack 面板。
车辆线束接口到实验室测试端子。
OBD 诊断口到电源、地、CAN-H、CAN-L、K-Line 等单独端口。

4.2 使用例子

一个电机控制器项目需要接入 HIL。控制器一侧有 121 pin 连接器，HIL 机柜一侧是标准 D-sub 多通道接口。工程师可以制作一套 Adapter Box：前面板标注每个 ECU pin 和信号名，后面板接到 HIL。这样同一套 HIL 配置可以通过更换 Adapter Box 适配不同控制器，而不需要重做整个 HIL 机柜内部布线。

4.3 适用价值

降低测试系统与具体控制器之间的耦合。
项目切换时只替换转接盒或转接线束。
便于把供应商 ECU、客户线束和自研测试设备统一连接。
可把复杂线束关系固化成标准工装，减少人工接线错误。

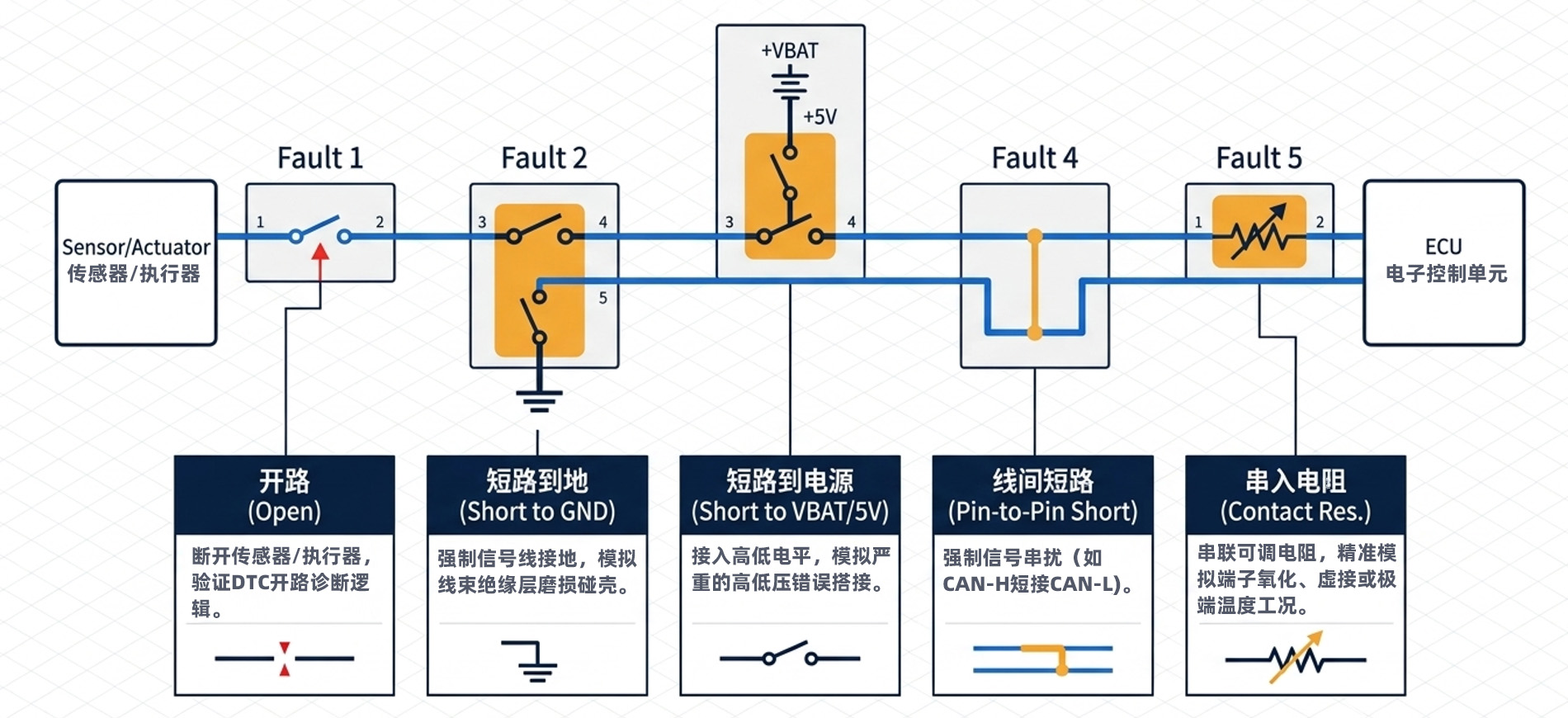

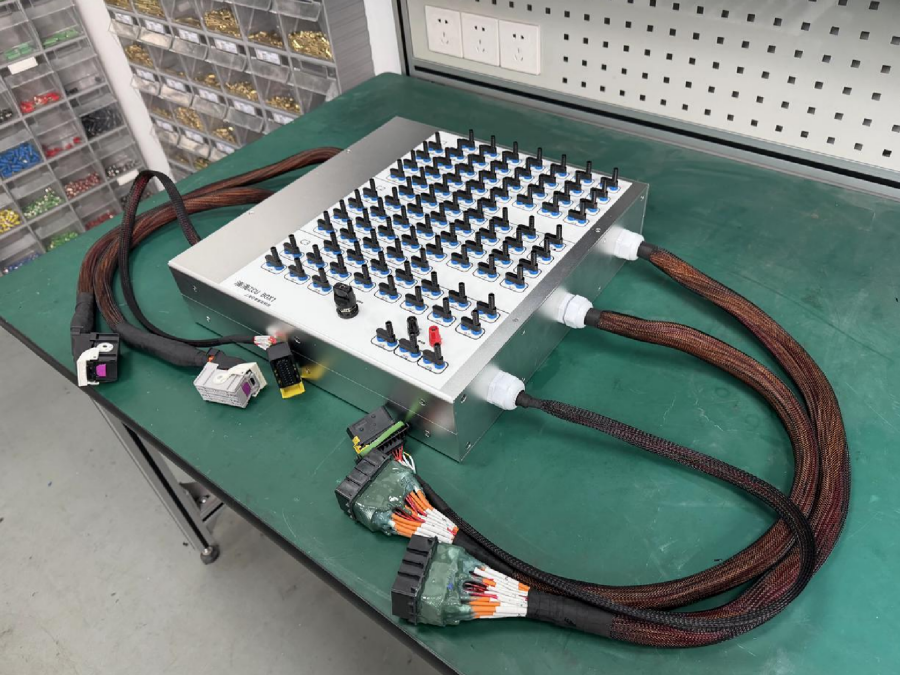

5. 核心功能三：故障注入与失效模拟

5.1 功能说明

很多地方会把 BOB 与 Fault Simulation Box 结合介绍。故障注入是控制器验证中非常关键的功能，用于确认 ECU 在开路、短路、信号异常、传感器失效、供电异常等情况下是否能正确诊断、保护和降级。

常见故障类型：

开路：断开某一路传感器、执行器或通信线，验证 DTC 是否触发。
短路到地：把信号线短接到 GND，模拟线束磨损碰地。
短路到电源：把信号线短接到 VBAT 或 5V，模拟错误搭接。
线间短路：把两个信号互相短接，例如 CAN-H/CAN-L 异常、传感器信号串扰。
接触电阻：串入电阻，模拟端子氧化、接触不良。
负载异常：切换开路负载、过载、低阻负载或模拟执行器。

5.2 使用例子

测试 BMS 温度传感器诊断：正常情况下，NTC 信号通过 BOB 接入 BMS。测试人员在BOB面板上断开 NTC 信号，检查 BMS 是否在规定时间内报出传感器开路故障；随后将信号短接到地，检查是否报出短地故障；再串入一个固定电阻，模拟极端温度，验证热管理策略是否进入限功率或保护状态。

5.3 适用价值

支持 ISO 26262、诊断覆盖率和故障响应验证。
可在台架上重复触发故障，避免在实车上做危险操作。
自动化测试时可通过继电器矩阵或 HIL 控制故障路径。
帮助区分“软件诊断逻辑问题”和“线束/硬件连接问题”。

6. 核心功能四：通信网络测试

6.1 功能说明

现代汽车控制器大量使用 CAN、CAN FD、LIN、FlexRay、车载以太网、K-Line 等通信。BOB 可以把通信线束安全引出，便于接入总线分析工具、诊断仪、终端电阻、网关仿真器或抓包设备。

常见操作包括：

测量 CAN-H/CAN-L 静态电压和差分波形。
检查 CAN 总线终端电阻是否约为 60Ω。
接入 CANoe、CANalyzer、PCAN、Kvaser 等工具监听报文。
在 LIN 总线上验证主从节点唤醒、调度表和电平。
对 OBD 诊断口检查 6/14 pin CAN、7 pin K-Line、16 pin 电源、4/5 pin 地。
车载以太网场景下适配到标准测试接口，做链路和抓包。

6.2 使用例子

车辆无法通过诊断仪连接 ECU。工程师把 OBD Breakout Box 插到车辆 OBD 口，再把诊断仪接到 BOB。首先检查 16 pin 是否有 12V，4/5 pin 是否可靠接地；然后测量 6/14 pin 的 CAN 电压和终端电阻。如果发现 CAN-L 被拉低，可以进一步拔掉相关控制器或通过线束 BOB 分段定位故障节点。

6.3 适用价值

快速判断通信问题是供电、地线、总线物理层还是软件协议。
不破坏诊断口即可接入多个工具。
支持刷写、诊断、报文监控同时进行。
对整车网络排故和 EOL 通信测试很有用。

7. 核心功能五：供电、接地与电流测试

7.1 功能说明

ECU 的供电和接地质量直接影响启动、刷写、通信和功能稳定性。BOB 可以把 VBAT、IGN、KL15、KL30、KL31、5V 传感器电源、内部参考地等关键线路引出，便于测电压、电流、压降和瞬态波形。

常见功能：

在电源线上串接电流表或电流钳。
测量 ECU 上电瞬间浪涌电流。
检查地线压降和多地之间电位差。
给 Bench ECU 提供稳定电源。
在诊断编程时观察供电是否跌落。
配合保险丝或保护电路避免误接损坏 ECU。

7.2 使用例子

ECU 刷写过程中偶发失败。工程师通过 BOB 把电源线接入示波器和电流探头，发现刷写进入擦写 Flash 阶段时电流上升，同时供电线束压降导致 ECU 电压低于阈值。更换电源线规格或提高台架电源能力后，刷写失败消失。

7.3 适用价值

快速定位上电失败、休眠电流异常、刷写失败等问题。
便于验证电源管理策略和唤醒/休眠电流。
可把测试电源、保险保护和 ECU 连接整合到固定工装中。

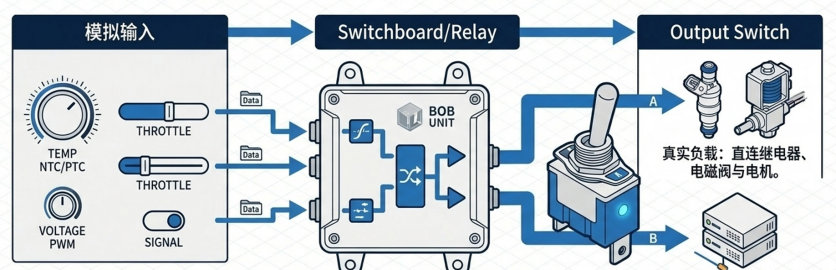

8. 核心功能六：传感器、执行器和负载接入

8.1 功能说明

BOB 不只是测量，也常用于把传感器模拟器、执行器负载、真实负载或负载箱接到 ECU 上。HIL 场景中，真实车辆环境由仿真器提供；维修和 Bench 场景中，也可能需要模拟某个传感器或执行器，让 ECU 满足启动或通信条件。

可接入对象包括：

NTC/PTC 温度传感器模拟电阻。
油门、踏板、压力传感器等模拟电压。
开关量输入、PWM 输入、频率输入。
继电器、灯泡、电磁阀、电机等执行器负载。
电阻负载、电子负载、故障负载。
HIL 的模拟量输出、数字量输入输出、负载仿真模块。

8.2 使用例子

测试发动机控制器的喷油器诊断时，喷油器真实负载不方便长期接入。测试工程师通过 BOB 将 ECU 喷油驱动输出接到电子负载，负载模拟正常喷油器阻抗；随后切换为开路或低阻状态，检查 ECU 是否能识别驱动回路故障。

8.3 适用价值

不需要完整车辆也能让 ECU 进入工作状态。
支持自动化测试覆盖不同传感器边界值。
保护真实执行器，避免反复故障测试造成损坏。
便于把真实负载和仿真负载灵活切换。

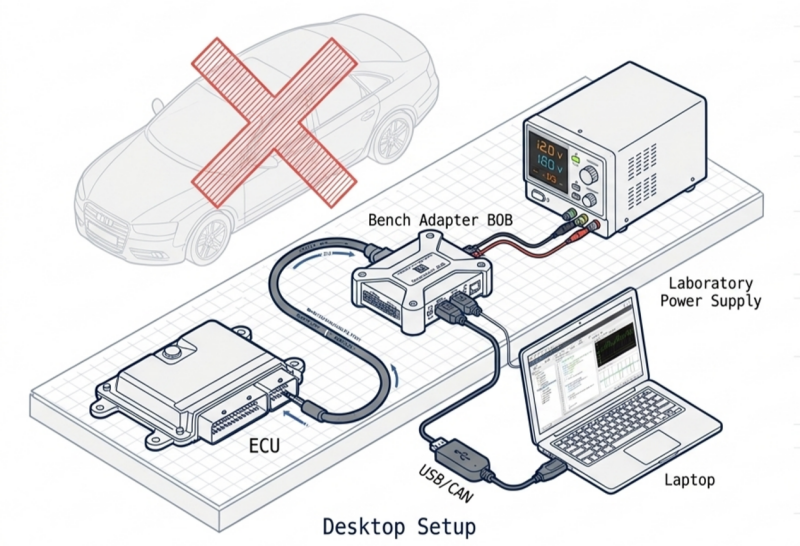

9. 核心功能七：ECU Bench 编程、刷写和脱离整车调试

9.1 功能说明

售后、标定和逆向维修类网站常把转接盒用于 ECU Bench。此类 Adapter 通常提供 ECU 所需的电源、地、点火、CAN/K-Line/以太网等必要连接，让 ECU 脱离整车也能被诊断仪或编程器识别。

典型用途：

ECU 脱离整车刷写和标定。
读取 ECU 信息、DTC、软件版本。
模拟点火或唤醒信号。
配合编程器进行恢复、备份或 Bench 通信。
在不连接整车的情况下做诊断通信开发。

9.2 使用例子

一个 TCU 从车上拆下后需要刷写软件。工程师用 Bench Adapter 连接 TCU 原厂接插件，将 12V 电源、地、点火和 CAN 线接入编程工具。确认供电稳定后，编程软件通过 CAN 与 TCU 建立会话，完成刷写。BOB 面板还能同时监控 CAN 波形和供电电压，降低刷写中断风险。

9.3 适用价值

不占用整车资源，方便台架调试。
可在维修和研发中快速复现控制器通信问题。
对 ECU/TCU/VCU/BMS 等独立模块测试很实用。

10. 核心功能八：线束制作、校验和问题定位

10.1 功能说明

转接盒可以作为线束校验工具，特别适合连接器 pin 位多、信号复杂、标签容易混淆的项目。通过把连接器每个针脚映射到清晰的面板编号，工程师可以逐项检查端子压接、针脚位置、导通、绝缘、屏蔽层和标签。

常见检查内容：

pin-to-pin 导通关系是否正确。
是否存在错针、漏针、反插、端子未锁止。
屏蔽层是否按要求接地。
电源线和信号线是否短路。
标签编号与图纸是否一致。
线束在弯折、振动后是否出现间歇性接触不良。

10.2 使用例子

一套 HIL 线束接入后，某个 PWM 输出一直异常。工程师通过 BOB 面板找到 ECU 端 pin 和 HIL 端通道，使用蜂鸣档检查导通，发现线束制作时将相邻两个 pin 对调。修正端子位置后，PWM 信号恢复正常。

10.3 适用价值

能把线束问题和 ECU/HIL 软件问题快速分离。
适合作为线束出厂检查或项目交付检查的一部分。
对定制 Adapter Cable、Y-Cable 和 BOB 的制作质量控制很关键。

11. 设计转接盒时需要定义的内容

为了让供应商报价或内部制作更顺利，建议在需求文件中明确以下信息：

项目	需要明确的内容
使用对象	ECU/VCU/BMS/TCU/域控/OBD/线束/传感器/执行器
连接器信息	品牌、型号、pin 数、公母端、keying、防错结构
pin 定义	pin 号、信号名、电气类型、电压/电流等级、屏蔽要求
使用模式	直通、Y 型并联、HIL 转接、Bench 供电、故障注入
面板接口	香蕉孔、端子排、D-sub、DUT 接口、保险丝、开关、LED
故障功能	开路、短地、短电源、线间短路、串阻、负载切换
安全保护	保险丝、限流、反接保护、高压隔离、急停、接地策略
标签规范	面板丝印、线号、热缩管标签、颜色、二维码/版本号
文档交付	原理图、接线表、BOM、测试报告、操作说明、版本记录
