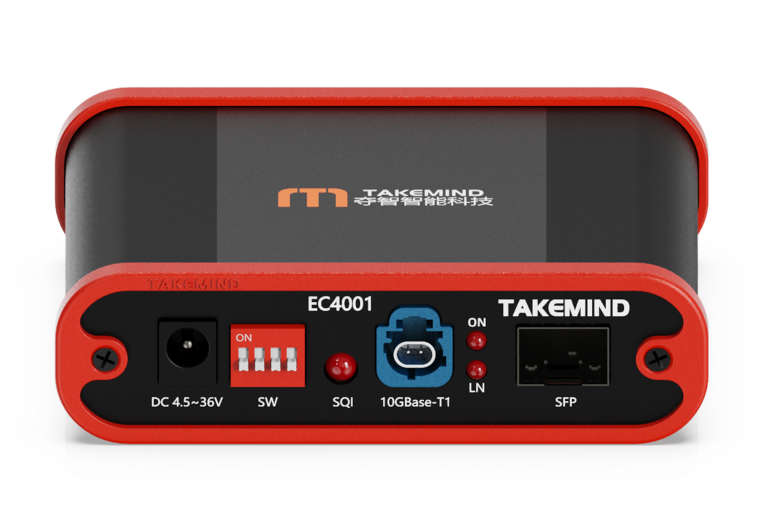

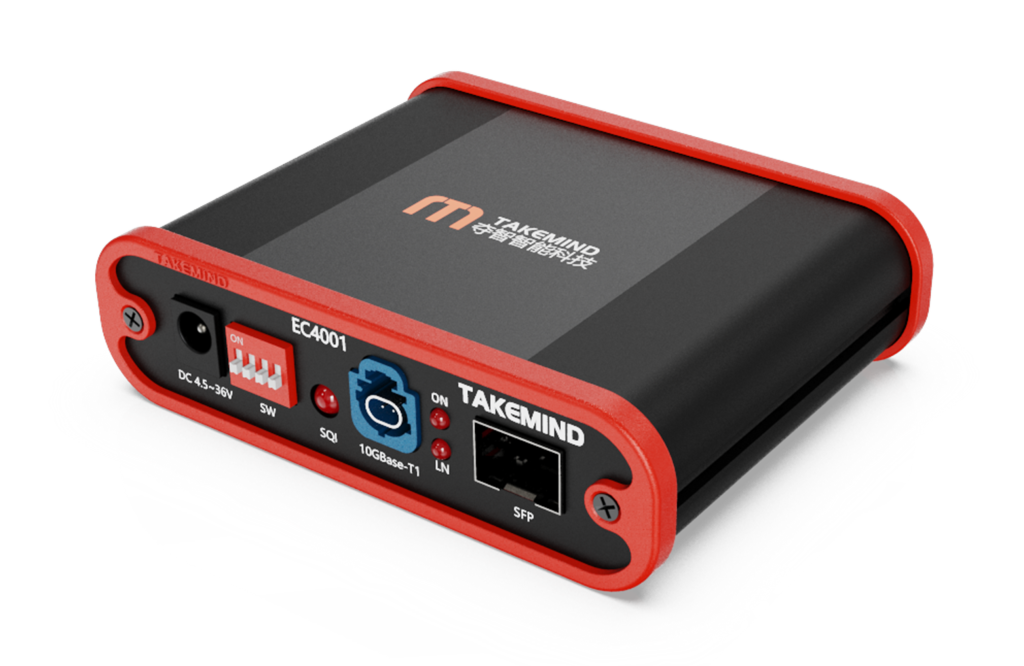

以太网转换器2.5G/5G/10G
EC4001
EC4001以太网转换器能够将2.5G/5G/10G base-T1的车载以太网转换为光口的以太网。数据可以全双工双向传输。能够满足传统电脑与基于2.5G/5G/10G base-T1的车辆控制器进行通讯。
产品特点
- Rosenberger E6S201-40MT5-Y车载以太网接口
- 4.5~36V宽工作电压，最高承受-30~40V电压，满足12/24V系统
- 满足12/24V车辆ISO 16750-2, ISO 7637-2测试标准（除Pulse 5A），可以实车使用
- 支持USB、香蕉头、DC5.0多种供电接口
- Link灯实时显示连接状态，彩虹灯显示通讯质量
- 拨码开关简单配置，实时配置无需重启
- 数据零修改，无损传透
标准用例
使用场景

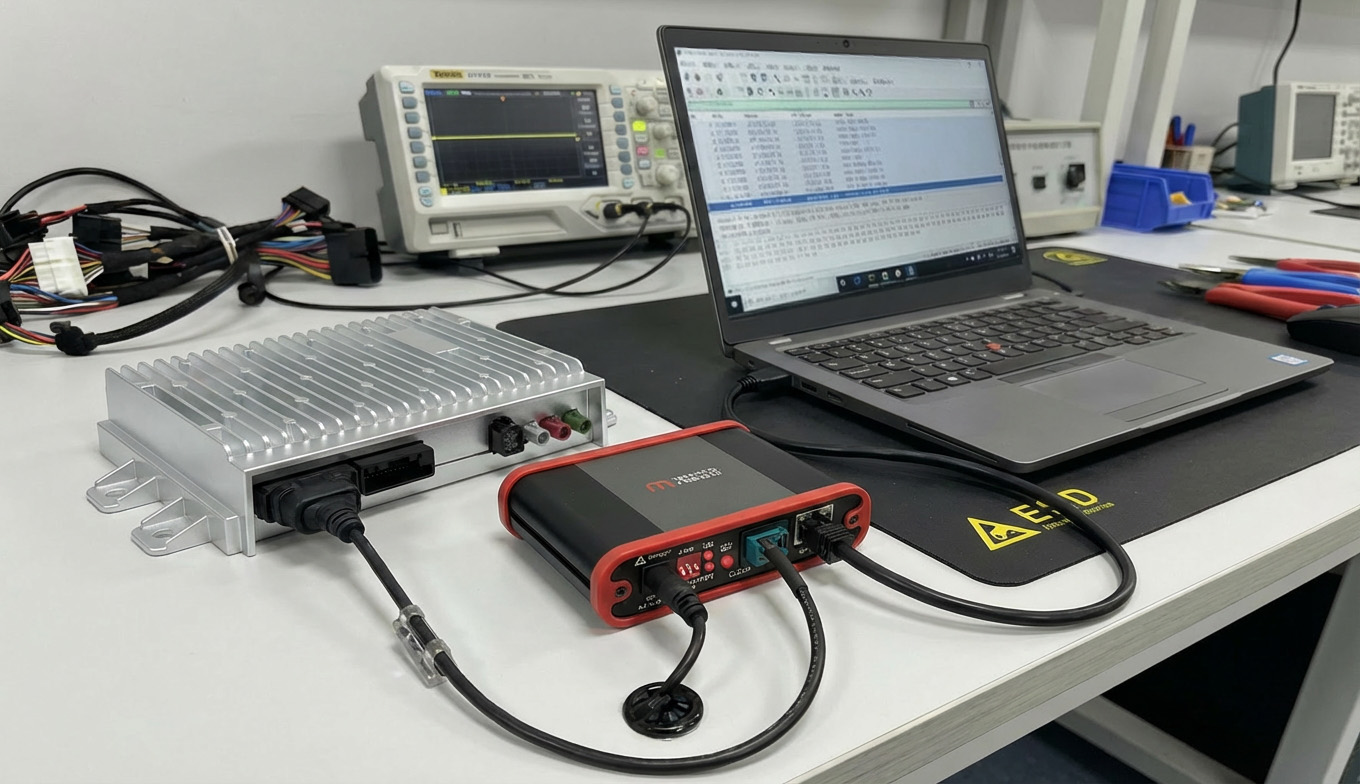

实验室环境控制器通信调试
实验室环境控制器通信调试
该场景展示了实验室车辆控制器与上位机电脑的典型连接方式，中间的EC系列设备作为通信接口节点，通过线缆在控制器与电脑之间建立稳定的数据交互链路。工程师可在电脑端对控制器进行监测、调试与功能验证，确保通信流程的可靠性与一致性。

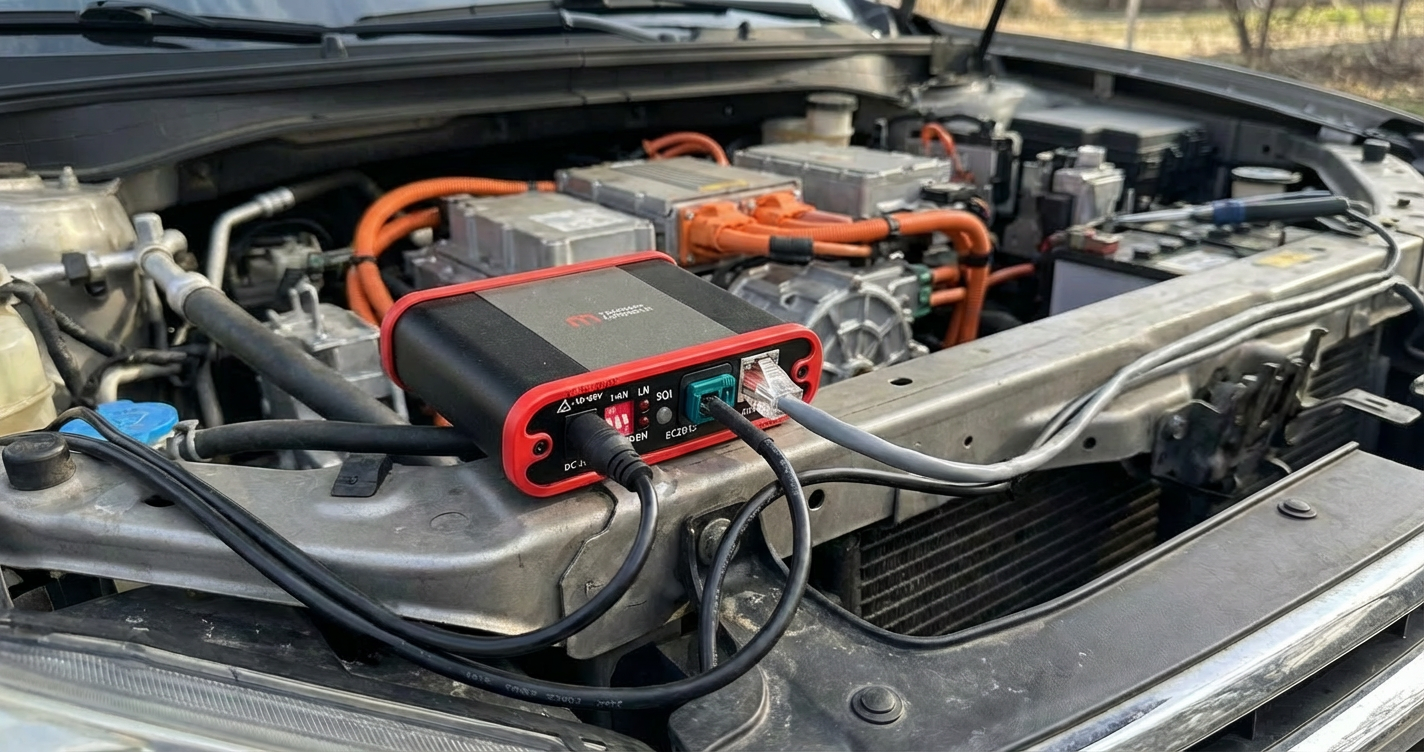

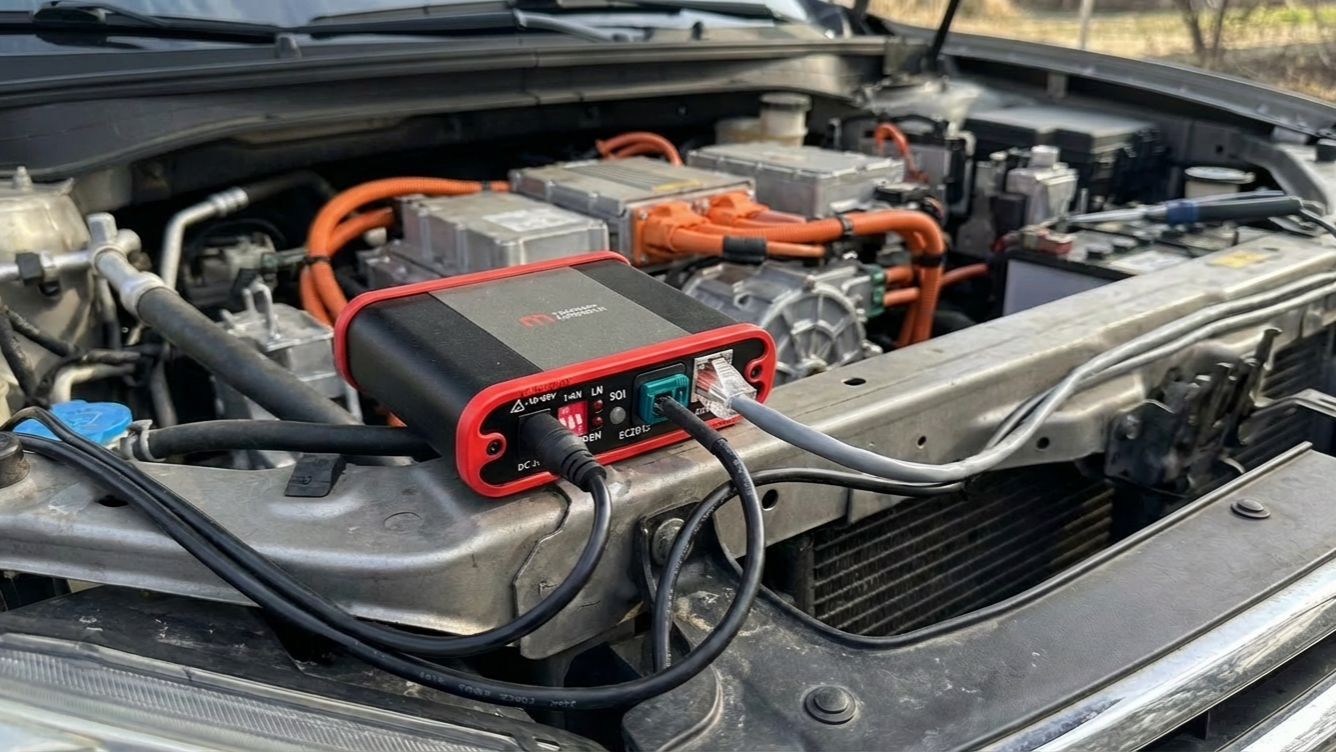

实车环境调试
实车环境调试
该场景展示了实车环境调试应用，EC 系列通信接口设备通过汽车以太网端口接入车辆电子控制器，实现与外部测试系统的高速通信。设备在实际车辆上使用，完成车辆对以太网的数据接入与收发，支持工程师在实车条件下进行网络调试、数据采集与系统验证。该配置适用于研发路试、车辆控制策略验证及车载网络的实时诊断等工程应用场景。

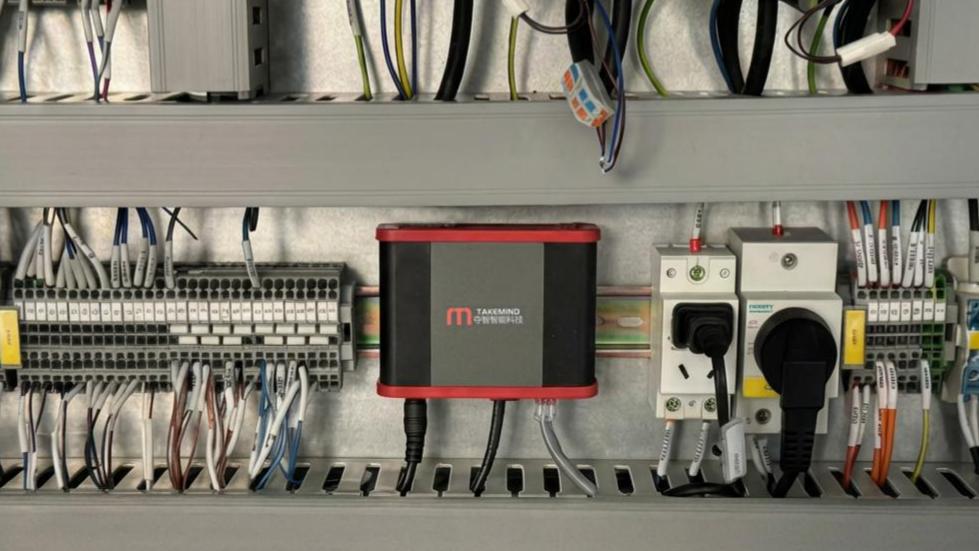

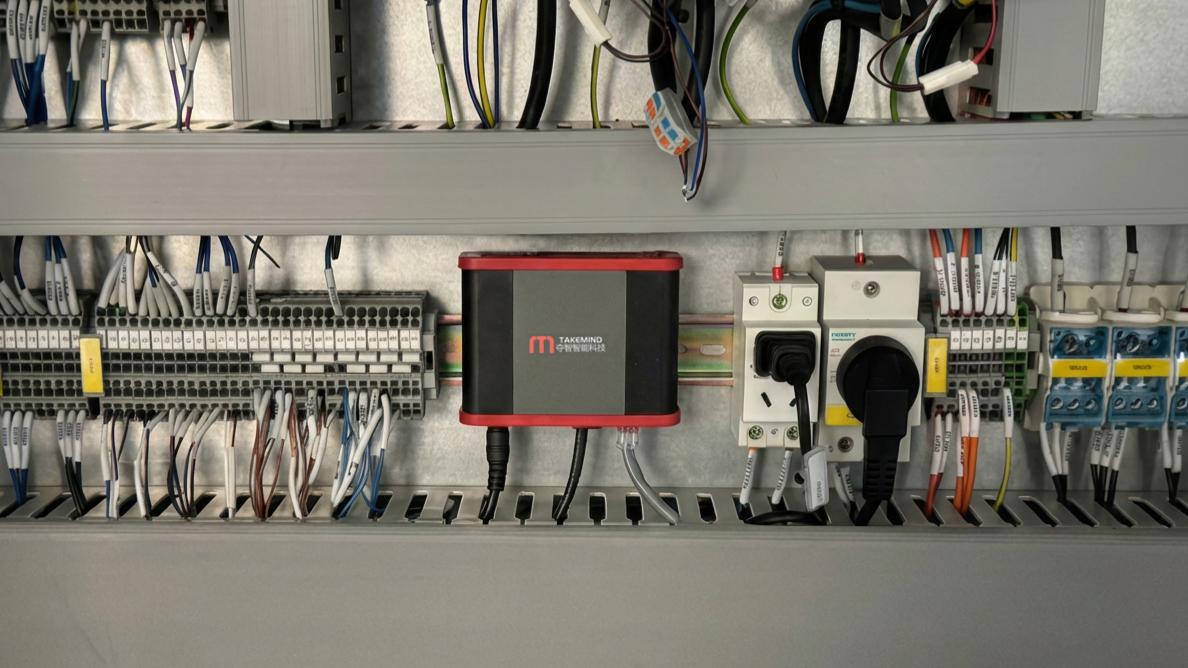

工业生产环境场景
工业生产环境场景
EC 系列车载以太网转换器在工业生产环境的控制机柜中，用作电子控制器测试的通信桥接节点。设备在汽车以太网与标准以太网之间提供稳定可靠的数据转换。该配置广泛应用于控制器下线检测流程。
